Samodzielna budowa pieca do malowania proszkowego to projekt, który może wydawać się skomplikowany, ale jest w zasięgu możliwości wielu entuzjastów majsterkowania. W tym artykule przeprowadzę Cię przez cały proces, od planowania po uruchomienie, pokazując, jak dzięki własnej pracy możesz znacząco obniżyć koszty i uzyskać urządzenie idealnie dopasowane do Twoich potrzeb.
Samodzielna budowa pieca do malowania proszkowego jest wykonalna i pozwala zaoszczędzić, ale wymaga precyzji i dbałości o bezpieczeństwo.
- Budowa własnego pieca do malowania proszkowego w warunkach DIY jest znacznie tańsza niż zakup gotowego urządzenia, z kosztami szacowanymi od 1500 zł.
- Kluczowe elementy to stabilny szkielet, szczelna izolacja (wełna mineralna kominkowa), grzałki elektryczne (4-8 kW/m³) oraz precyzyjny sterownik temperatury (najlepiej PID).
- Piec musi osiągać i utrzymywać temperaturę 180-200°C, niezbędną do polimeryzacji farby proszkowej, a termoobieg poprawia równomierność wygrzewania.
- Absolutnym priorytetem jest bezpieczeństwo, wymagające solidnego uziemienia, zabezpieczeń elektrycznych, odpowiedniej wentylacji i użycia materiałów wysokotemperaturowych.
- Projekt wymaga podstawowych umiejętności technicznych, takich jak spawanie lub skręcanie konstrukcji oraz znajomości podstaw elektryki.
Czy budowa własnego pieca do malowania proszkowego to dobry pomysł?
Zdecydowanie tak! Budowa własnego pieca do malowania proszkowego to projekt, który niesie ze sobą szereg korzyści. Przede wszystkim, pozwala na znaczące oszczędności finansowe w porównaniu do zakupu gotowego urządzenia, które potrafi kosztować nawet kilkanaście tysięcy złotych. Samodzielna konstrukcja, przy rozsądnym podejściu do zakupu materiałów, może zamknąć się w kwocie od 1500 zł do kilku tysięcy złotych. Dodatkowo, masz pełną kontrolę nad wymiarami pieca. Możesz go zaprojektować tak, aby idealnie pasował do Twoich potrzeb czy to do malowania drobnych elementów, czy większych gabarytów, jak felgi samochodowe czy ramy rowerowe. Nie można też zapominać o satysfakcji, jaką daje realizacja takiego projektu typu "zrób to sam". Głównym celem każdego pieca do malowania proszkowego jest osiągnięcie i stabilne utrzymanie temperatury w zakresie około 180-200°C, co jest niezbędne do prawidłowego utwardzenia farby proszkowej.
Analiza kosztów: Ile naprawdę zaoszczędzisz, budując piec zamiast go kupować?
Jak już wspomniałem, samodzielna budowa pieca to przede wszystkim kwestia ekonomii. Orientacyjne koszty budowy pieca DIY wahają się zazwyczaj od 1500 zł do około 3000-4000 zł, w zależności od wielkości, użytych materiałów i stopnia skomplikowania systemu sterowania. Porównując to z cenami profesjonalnych pieców, które zaczynają się od kilkunastu tysięcy złotych, oszczędność jest naprawdę znacząca. Kluczowe komponenty generujące koszty to:
- Profile stalowe na szkielet: Stanowią podstawę konstrukcji i ich koszt zależy od ilości i przekroju.
- Blacha na poszycie: Zarówno wewnętrzne, jak i zewnętrzne warstwy obudowy wymagają odpowiedniego materiału.
- Wełna mineralna kominkowa: Jest to kluczowy element izolacyjny, a jej cena zależy od grubości i gęstości.
- Grzałki elektryczne: Koszt zależy od ich mocy i ilości, często wykorzystuje się elementy z demontażu lub dedykowane grzałki.
- System sterowania: Prosty termostat jest tani, ale precyzyjny sterownik PID wraz ze stycznikami i czujnikiem to już większy wydatek.
Nawet doliczając koszty narzędzi, jeśli ich nie posiadasz, wciąż jesteśmy daleko od ceny zakupu nowego pieca.
Niezbędne umiejętności i narzędzia: realistyczna ocena, zanim zaczniesz
Zanim przystąpisz do budowy, warto realistycznie ocenić swoje umiejętności i dostępne narzędzia. Podstawowe umiejętności techniczne, które na pewno się przydadzą, to:
- Podstawy spawania lub precyzyjnego skręcania konstrukcji metalowych: Niezbędne do stworzenia stabilnego i wytrzymałego szkieletu pieca.
- Podstawowa znajomość elektryki: Konieczna do bezpiecznego podłączenia grzałek, sterownika i zabezpieczeń.
- Umiejętność cięcia i obróbki metalu: Przydatna przy dopasowywaniu elementów konstrukcji i poszycia.
Jeśli chodzi o narzędzia, lista może się różnić w zależności od przyjętej metody konstrukcji, ale zazwyczaj potrzebne będą:
- Spawarka (jeśli wybierasz spawanie)
- Szlifierka kątowa z tarczami do cięcia i szlifowania metalu
- Wiertarka z zestawem wierteł do metalu
- Klucze, śrubokręty, miarka, kątownik
- Narzędzia pomiarowe (np. multimetr do sprawdzenia instalacji elektrycznej)
- Narzędzia do cięcia i formowania blachy (opcjonalnie)
Posiadając te podstawy, jesteś gotów do rozpoczęcia projektu.
Projektowanie pieca: kluczowe etapy przed rozpoczęciem budowy
Określanie wymiarów wewnętrznych: jak dopasować piec do swoich potrzeb?
Pierwszym i jednym z najważniejszych etapów jest precyzyjne określenie wymiarów wewnętrznych pieca. Zastanów się, jakie elementy najczęściej będziesz malować. Jeśli planujesz malować felgi samochodowe, potrzebujesz odpowiedniej wysokości i szerokości. Do ram rowerowych przyda się większa długość. Pamiętaj, aby zostawić margines na swobodne zawieszenie detali nie chcesz, aby malowany przedmiot dotykał ścian pieca. Dodatkowo, warto przewidzieć miejsce na cyrkulację powietrza, co przełoży się na równomierność wygrzewania.
Szkielet konstrukcji: Jakie profile stalowe wybrać i jak je połączyć?
Solidny szkielet to podstawa stabilności i wytrzymałości pieca. Najczęściej wykorzystuje się profile stalowe kwadratowe lub prostokątne o odpowiedniej grubości ścianki, która zapewni sztywność konstrukcji. Profile te mogą być łączone na kilka sposobów. Spawanie zapewnia najmocniejsze i najbardziej trwałe połączenie, ale wymaga posiadania spawarki i umiejętności jej obsługi. Alternatywnie, profile można połączyć za pomocą śrub i nakrętek, co jest rozwiązaniem łatwiejszym do wykonania dla amatora, ale może być mniej sztywne i wymagać regularnej kontroli dokręcenia śrub.
Planowanie obiegu powietrza: Klucz do równomiernego wygrzewania
Równomierny rozkład temperatury wewnątrz komory pieca jest kluczowy dla jakości powłoki lakierniczej. Aby to osiągnąć, niezbędny jest system termoobiegu. Planując konstrukcję, musisz uwzględnić miejsce na wentylator, który będzie wymuszał obieg gorącego powietrza. Bardzo ważne jest, aby silnik wentylatora znajdował się na zewnątrz komory grzewczej, chroniąc go przed przegrzaniem. Następnie należy zaprojektować kanały powietrzne, które efektywnie rozprowadzą ciepło po całej przestrzeni pieca, eliminując tzw. "zimne punkty".
Projekt instalacji elektrycznej: Bezpieczne rozmieszczenie grzałek i sterowania
Instalacja elektryczna jest sercem pieca. Należy starannie zaplanować rozmieszczenie grzałek elektrycznych zazwyczaj umieszcza się je na ścianach bocznych lub tylnej, tak aby ciepło rozchodziło się równomiernie. Ważne jest, aby grzałki były zamontowane w sposób bezpieczny, z odpowiednim dystansem od ścian i elementów konstrukcyjnych. Warto również zaplanować miejsce na sterownik temperatury, styczniki (jeśli są używane do załączania grzałek) oraz inne elementy zabezpieczające. Całość musi być wykonana z dbałością o bezpieczeństwo, zgodnie z obowiązującymi normami.
Niezbędne materiały do budowy pieca: co kupić i dlaczego?
Stal na konstrukcję i poszycie: Jaką blachę wybrać na ściany wewnętrzne i zewnętrzne?
Do budowy szkieletu pieca najlepiej nadają się profile stalowe, o których wspominałem wcześniej. Na poszycie, czyli ściany wewnętrzne i zewnętrzne, zazwyczaj stosuje się blachę stalową. Wewnętrzne poszycie powinno być odporne na wysoką temperaturę, choć nie musi być wykonane z materiału o najwyższych parametrach, ponieważ będzie ono izolowane. Blacha zewnętrzna może być cieńsza i tańsza, jej głównym zadaniem jest ochrona izolacji i nadanie piecowi estetycznego wyglądu. W niektórych przypadkach stosuje się również blachę ocynkowaną, która jest tańsza i łatwiejsza w obróbce, ale należy pamiętać o jej właściwościach w wysokich temperaturach.
Izolacja termiczna to podstawa: Wełna mineralna kominkowa i dlaczego jest najlepszym wyborem
Izolacja termiczna jest absolutnie kluczowa dla efektywności energetycznej i bezpieczeństwa Twojego pieca. Zapobiega ona ucieczce ciepła, co oznacza niższe rachunki za prąd i szybsze nagrzewanie się komory. Dodatkowo, dobra izolacja chroni zewnętrzne ścianki pieca przed nadmiernym nagrzewaniem, co jest ważne z punktu widzenia bezpieczeństwa. Najlepszym wyborem do tego celu jest wełna mineralna kominkowa o wysokiej gęstości. Jest ona specjalnie przeznaczona do pracy w wysokich temperaturach (często powyżej 600°C) i zachowuje swoje właściwości izolacyjne nawet w warunkach pracy pieca. Kluczowe jest zastosowanie odpowiedniej grubości izolacji im grubsza warstwa, tym lepsza izolacja.
Serce pieca, czyli grzałki: Jak obliczyć potrzebną moc i gdzie je zamontować?
Grzałki elektryczne są odpowiedzialne za generowanie ciepła w piecu. Najczęściej wykorzystuje się grzałki z tradycyjnych piekarników elektrycznych lub dedykowane grzałki rurowe. Kluczowe jest dobranie odpowiedniej mocy grzałek. Ogólna zasada mówi, że na 1 metr sześcienny kubatury pieca potrzeba od 4 do 8 kW mocy. Dokładna wartość zależy od jakości izolacji i pożądanej szybkości nagrzewania. Na przykład, dla pieca o wymiarach wewnętrznych 1m x 1m x 1m (1 m³), potrzebna moc grzałek wyniesie od 4 kW do 8 kW. Ważne jest, aby grzałki były rozmieszczone równomiernie w komorze pieca, najlepiej na ścianach bocznych lub tylnej, aby zapewnić jak najbardziej jednolite ogrzewanie.
Mózg operacji: Wybór między prostym termostatem a precyzyjnym sterownikiem PID
Kontrola temperatury to jeden z najważniejszych elementów pieca. Możemy wybrać spośród dwóch głównych rozwiązań:
| Cecha | Termostat prosty | Sterownik PID |
|---|---|---|
| Dokładność utrzymania temperatury | Niska (duże wahania +/- 5-10°C) | Bardzo wysoka (wahania +/- 1-2°C) |
| Stabilność procesu | Niska, może wpływać na jakość powłoki | Wysoka, zapewnia powtarzalność procesu |
| Złożoność obsługi | Bardzo prosta | Wymaga konfiguracji parametrów (ale jest intuicyjna) |
| Koszt | Niski | Wyższy, ale uzasadniony lepszymi efektami |
| Dodatkowe funkcje | Brak | Programowanie ramp temperaturowych, alarmy itp. |
Dla uzyskania najlepszych rezultatów, szczególnie w profesjonalnych zastosowaniach, zdecydowanie polecam sterownik PID. Oprócz niego będziesz potrzebować również odpowiednich styczników do załączania grzałek (szczególnie przy większych mocach) oraz wysokiej jakości okablowania odpornego na temperaturę.
Niezbędne akcesoria: Zawiasy, uszczelki, kable wysokotemperaturowe i wentylator
Oprócz głównych komponentów, do budowy pieca potrzebne są również różnego rodzaju akcesoria:
- Zawiasy do drzwi: Muszą być solidne i wytrzymałe, aby zapewnić płynne otwieranie i zamykanie drzwi pieca.
- Uszczelki wysokotemperaturowe: Niezbędne do zapewnienia szczelności drzwi, co minimalizuje straty ciepła. Najczęściej stosuje się uszczelki z włókna szklanego lub ceramicznego.
- Kable wysokotemperaturowe: Standardowe kable mogą nie wytrzymać temperatury panującej wewnątrz pieca lub w jego pobliżu. Należy użyć przewodów dedykowanych do pracy w podwyższonych temperaturach.
- Wentylator do termoobiegu: Jak wspominałem, jest kluczowy dla równomiernego rozprowadzenia ciepła. Należy wybrać model odporny na temperaturę lub zamontować go w taki sposób, aby nie był bezpośrednio narażony na wysokie ciepło.
- Nóżki lub podstawa: Zapewniają stabilność pieca i odpowiedni prześwit od podłoża.
Montaż konstrukcji pieca: od ramy do szczelnych drzwi
Tworzenie szkieletu: Spawanie lub skręcanie ramy nośnej
Proces budowy szkieletu rozpoczyna się od precyzyjnego przycięcia profili stalowych zgodnie z projektem. Następnie profile są łączone. Jeśli wybrałeś spawanie, wykonaj spoiny w odpowiednich miejscach, dbając o ich jakość i wytrzymałość. Pamiętaj o zachowaniu kątów prostych i stabilności całej konstrukcji. W przypadku skręcania, nawierć otwory w profilach i połącz je za pomocą śrub i nakrętek, stosując podkładki dla lepszego rozłożenia nacisku. Upewnij się, że rama jest sztywna i nie ugina się pod własnym ciężarem.
Montaż ścian i drzwi: Technika "kanapkowa" dla maksymalnej izolacji
Najczęściej stosowaną techniką montażu ścian jest tzw. metoda "kanapkowa". Polega ona na stworzeniu warstwowej konstrukcji: najpierw montuje się wewnętrzne poszycie z blachy, następnie układa się warstwę izolacji termicznej (wełny mineralnej), a na końcu mocuje się zewnętrzne poszycie. Taka konstrukcja zapewnia doskonałą izolację i minimalizuje straty ciepła. Drzwi buduje się analogicznie, zwracając szczególną uwagę na ich szczelność. Należy zadbać o odpowiednie spasowanie elementów i solidne mocowanie.
Układanie izolacji: Jak szczelnie wypełnić konstrukcję wełną mineralną?

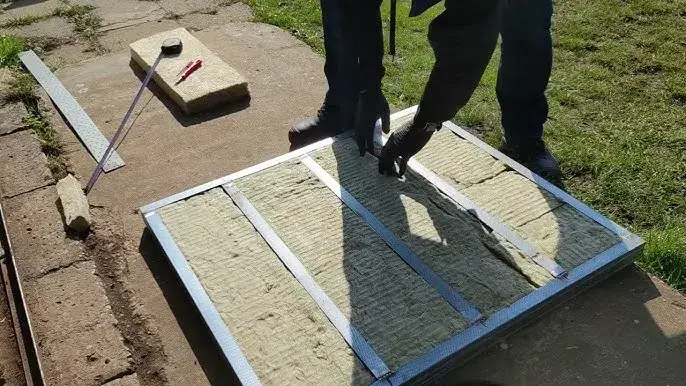

Po zamontowaniu wewnętrznego poszycia i przed zamocowaniem zewnętrznego, należy przystąpić do układania izolacji. Wełnę mineralną należy dociąć na wymiar i szczelnie wypełnić wszystkie przestrzenie między poszyciem wewnętrznym a zewnętrznym. Nie pozostawiaj żadnych szczelin ani pustych miejsc, ponieważ przez nie będzie uciekać ciepło. Warto użyć rękawic i maski ochronnej podczas pracy z wełną mineralną, ponieważ jej włókna mogą podrażniać skórę i drogi oddechowe. Pamiętaj, aby izolacja była równomiernie rozłożona na całej powierzchni ścian i dachu pieca.

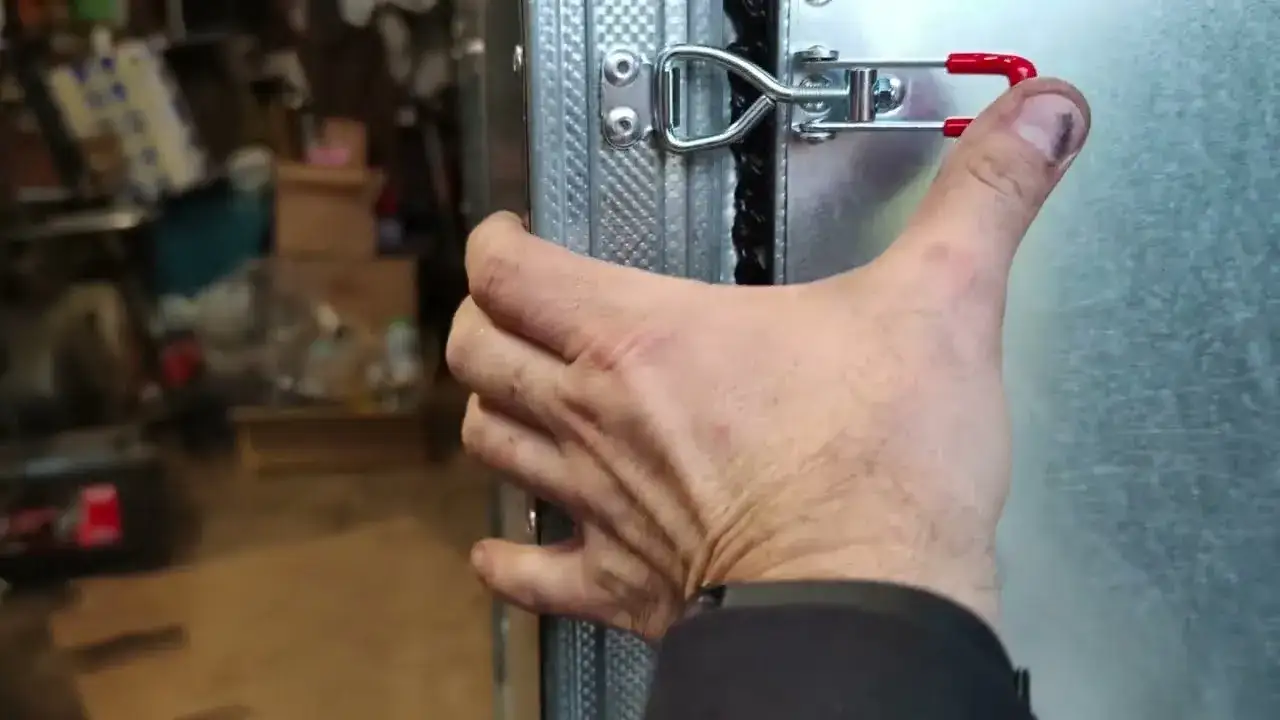

Zapewnienie szczelności: Montaż uszczelek wysokotemperaturowych w drzwiach
Szczelność drzwi jest niezwykle ważna dla utrzymania stabilnej temperatury wewnątrz pieca. Po zamontowaniu konstrukcji drzwi i izolacji, należy zamocować uszczelki wysokotemperaturowe na ich obwodzie. Najczęściej stosuje się uszczelki z włókna szklanego lub ceramicznego, które są odporne na bardzo wysokie temperatury. Należy je przykleić lub przykręcić do ramy drzwi w taki sposób, aby po zamknięciu pieca tworzyły one szczelne połączenie z ramą pieca. Upewnij się, że uszczelka jest dobrze dociśnięta na całej długości.
Instalacja elektryczna i sterowanie: serce i mózg Twojego pieca
Bezpieczny montaż grzałek elektrycznych w komorze pieca
Montaż grzałek elektrycznych wymaga szczególnej ostrożności. Upewnij się, że grzałki są zamontowane w sposób bezpieczny, z odpowiednim dystansem od ścian i innych elementów. Należy je zamocować tak, aby nie były narażone na uszkodzenia mechaniczne. Kluczowe jest prawidłowe podłączenie elektryczne zgodnie ze schematem. Zawsze odłączaj zasilanie przed rozpoczęciem pracy z instalacją elektryczną.
- Upewnij się, że grzałki są odpowiednio dobrane pod względem mocy do kubatury pieca.
- Zamontuj grzałki równomiernie, aby zapewnić jednolite ogrzewanie.
- Zabezpiecz punkty podłączenia grzałek przed wysoką temperaturą i wilgocią.
- Sprawdź poprawność podłączenia każdego elementu przed pierwszym uruchomieniem.
Podłączanie sterownika PID: Schemat, który musisz znać
Podłączenie sterownika PID, grzałek i czujnika temperatury wymaga pewnej wiedzy z zakresu elektryki. W uproszczeniu, sterownik PID otrzymuje sygnał z czujnika temperatury umieszczonego wewnątrz komory pieca i na podstawie algorytmu PID steruje załączaniem i wyłączaniem grzałek (zazwyczaj poprzez styczniki). Celem jest precyzyjne utrzymanie zadanej temperatury. Zawsze postępuj zgodnie ze schematem podłączenia dostarczonym przez producenta sterownika i grzałek. Pamiętaj o prawidłowym podłączeniu zasilania oraz wyjść sterujących.
Instalacja termoobiegu: Jak zamontować wentylator, by działał efektywnie i bezpiecznie
Wentylator termoobiegu powinien być zamontowany w taki sposób, aby jego silnik nie był narażony na bezpośrednie działanie wysokiej temperatury. Często montuje się go na tylnej ścianie pieca, z wylotem powietrza skierowanym do wnętrza komory. Należy również zaprojektować kanały powietrzne, które zapewnią optymalną cyrkulację ciepła. Mogą to być proste perforowane blachy lub bardziej rozbudowane kanały, w zależności od konstrukcji pieca. Ważne, aby strumień powietrza był kierowany w sposób, który równomiernie ogrzewa całą przestrzeń.
Uziemienie konstrukcji: absolutna konieczność dla Twojego bezpieczeństwa
Uziemienie całej metalowej konstrukcji pieca jest absolutnie kluczowe dla bezpieczeństwa użytkownika. Zapobiega ono gromadzeniu się ładunku elektrostatycznego i chroni przed porażeniem prądem w przypadku awarii instalacji elektrycznej lub uszkodzenia izolacji. Należy podłączyć solidny przewód uziemiający do metalowej ramy pieca i połączyć go z punktem uziemienia w instalacji elektrycznej budynku. Upewnij się, że połączenie jest pewne i wykonane zgodnie z obowiązującymi przepisami.
Pierwsze uruchomienie i kalibracja pieca: testowanie i optymalizacja
Testowanie instalacji elektrycznej "na sucho"
Zanim podłączysz piec do głównego zasilania, przeprowadź testy instalacji elektrycznej "na sucho". Oto kilka kroków:
- Sprawdź wizualnie wszystkie połączenia elektryczne, upewniając się, że są prawidłowe i dobrze dokręcone.
- Użyj multimetru, aby sprawdzić ciągłość obwodów i brak zwarć międzyfazowych lub do masy.
- Jeśli posiadasz, przetestuj działanie zabezpieczeń (np. wyłącznika nadprądowego).
- Upewnij się, że uziemienie jest prawidłowo wykonane.
Pierwsze uruchomienie: Jak stopniowo podnosić temperaturę i kontrolować jej rozkład?
Pierwsze uruchomienie pieca to moment, w którym sprawdzamy, czy wszystko działa poprawnie. Zacznij od stopniowego podnoszenia temperatury, obserwując wskazania sterownika. Monitoruj, jak ciepło rozkłada się wewnątrz komory. Możesz użyć termometru zewnętrznego lub rozmieszczonych wewnątrz czujników temperatury, aby sprawdzić, czy nie ma znaczących różnic temperatur w różnych punktach. Zwróć uwagę na ewentualne "zimne punkty", które mogą wymagać korekty w rozmieszczeniu grzałek lub kanałów termoobiegu.
Kalibracja sterownika: Ustawianie parametrów dla stabilnej pracy
Jeśli używasz sterownika PID, kluczowe jest jego prawidłowe skalibrowanie. Proces ten polega na ustawieniu parametrów algorytmu PID (Proporcjonalny, Całkujący, Różniczkujący), które pozwalają sterownikowi na precyzyjne i stabilne utrzymanie zadanej temperatury. Zazwyczaj sterownik posiada funkcję autokalibracji lub pozwala na ręczne ustawienie parametrów. Postępuj zgodnie z instrukcją producenta sterownika. Dobrze skalibrowany sterownik zapewni minimalne wahania temperatury, co jest kluczowe dla jakości powłoki malarskiej.
Bezpieczeństwo przede wszystkim: kluczowe zasady pracy z piecem
Zagrożenie pożarowe i pyłowe: o czym musisz pamiętać?
Praca z piecem do malowania proszkowego wiąże się z pewnym ryzykiem. Należy pamiętać o potencjalnym zagrożeniu pożarowym, wynikającym z wysokich temperatur pracy oraz instalacji elektrycznej. Dodatkowo, pyły farby proszkowej mogą być łatwopalne i w pewnych warunkach stwarzać ryzyko wybuchu. Dlatego tak ważne jest przestrzeganie zasad bezpieczeństwa.
- Wysokie temperatury: Zawsze pamiętaj o gorących elementach pieca i jego otoczenia.
- Instalacja elektryczna: Regularnie sprawdzaj stan przewodów i zabezpieczeń.
- Pyły farby proszkowej: Unikaj gromadzenia się pyłów w warsztacie i zapewnij odpowiednią wentylację.
- Materiały łatwopalne: Nie przechowuj materiałów łatwopalnych w pobliżu pieca.
Odpowiednia wentylacja warsztatu: dlaczego jest tak ważna?
Odpowiednia wentylacja pomieszczenia, w którym pracuje piec, jest absolutnie kluczowa dla bezpieczeństwa. Po pierwsze, pomaga ona odprowadzać nadmiar ciepła, zapobiegając przegrzewaniu się warsztatu i samego pieca. Po drugie, usuwa potencjalne opary i pyły farby proszkowej, które mogą być szkodliwe dla zdrowia i stwarzać ryzyko wybuchu. Dobrze wentylowane pomieszczenie to po prostu bezpieczniejsze środowisko pracy.
Środki ochrony osobistej i niezbędny sprzęt gaśniczy
Podczas pracy z piecem do malowania proszkowego należy zawsze stosować środki ochrony osobistej. Niezbędne są: rękawice ochronne odporne na wysoką temperaturę, okulary ochronne chroniące oczy przed pyłem i odpryskami, oraz maska przeciwpyłowa, szczególnie podczas operacji związanych z pyłem farby proszkowej. Dodatkowo, w pobliżu pieca zawsze powinna znajdować się gaśnica proszkowa, gotowa do natychmiastowego użycia w razie wystąpienia pożaru.
