Podłączenie łącznika z trzema przewodami wygląda prosto tylko na zdjęciu z internetu. W praktyce liczy się to, czy masz łącznik podwójny, jaki jest układ zacisków i które żyły naprawdę są zasilaniem, a które wracają do lampy. Poniżej pokazuję bezpieczny sposób pracy, typowe oznaczenia i miejsca, w których najłatwiej popełnić błąd.
Najpierw ustal typ łącznika i rolę każdego przewodu, a dopiero potem podłączaj osprzęt
- Przy łączniku podwójnym trzy przewody to zwykle jeden wspólny fazowy i dwa wyjścia do dwóch obwodów oświetlenia.
- Przewód neutralny N i ochronny PE zazwyczaj łączy się w puszce, a nie na mechanizmie włącznika.
- Przed rozpoczęciem pracy wyłącz obwód w rozdzielnicy i sprawdź brak napięcia testerem.
- Zacisk L, COM albo strzałka skierowana do środka oznacza wejście fazy, a L1 i L2 to wyjścia.
- Jeśli kolory przewodów nie pasują do standardu albo instalacja jest stara, nie zgaduj na podstawie barwy izolacji.
Co oznaczają trzy przewody przy łączniku
W remontach najczęściej spotykam dwa scenariusze: łącznik podwójny, nazywany też świecznikowym, albo zwykły łącznik z trzema żyłami w puszce, z których tylko dwie trafiają do mechanizmu. To ważne rozróżnienie, bo od niego zależy cały układ połączeń. Jeśli mylisz te przypadki, łatwo podłączyć coś „na siłę”, a wtedy lampa nie działa albo działa nie tak, jak powinna.
| Układ w puszce | Co zwykle widzisz | Jak to czytać |
|---|---|---|
| Łącznik podwójny | Trzy przewody podłączane do mechanizmu | Jeden przewód to zasilanie wspólne, dwa pozostałe prowadzą do dwóch sekcji oświetlenia |
| Łącznik pojedynczy | Dwa przewody na łączniku i dodatkowa żyła w puszce | Trzeci przewód to często PE albo przewód przelotowy, który nie trafia do zacisku roboczego |
| Łącznik z podświetleniem | Może pojawić się dodatkowy zacisk wymagający N | Tu trzeba sprawdzić instrukcję konkretnego modelu, bo układ bywa inny niż w standardowym osprzęcie |
Jeśli masz do czynienia z łącznikiem podwójnym, to nie myśl o tym jak o „trzech kablach od lampy”, tylko jak o jednym wejściu i dwóch wyjściach. W praktyce właśnie tak rozwiązuje się problem, gdy jedna oprawa ma dwie sekcje albo gdy dwa punkty świetlne mają być sterowane z jednego miejsca. Gdy ten układ masz już w głowie, można spokojnie przejść do przygotowania pracy.
Jak przygotować pracę, żeby nie improwizować przy prądzie
Zanim otworzysz puszkę, odłącz właściwy obwód w rozdzielnicy i sprawdź brak napięcia dwubiegunowym testerem albo sprawdzonym miernikiem. Samo „wyłączenie światła” nie wystarcza. W starych mieszkaniach zdarzają się błędnie opisane zabezpieczenia, więc warto mieć pewność, że pracujesz na rzeczywiście odłączonym obwodzie.
Przygotuj też narzędzia, które skracają pracę i zmniejszają ryzyko błędu:
- śrubokręt izolowany dopasowany do zacisków,
- ściągacz izolacji,
- tester napięcia lub miernik,
- złączki instalacyjne, jeśli trzeba połączyć przewody w puszce,
- latarkę czołową, bo przy wyłączonym obwodzie w puszce bywa po prostu ciemno.
Do końcówek przewodów najczęściej wystarcza odizolowanie na około 8-12 mm, ale zawsze trzymaj się zaleceń producenta osprzętu. Zbyt krótko odizolowana żyła nie złapie pewnie w zacisku, a zbyt długa może dotknąć sąsiedniego styku i zrobić zwarcie. Tę różnicę widać dopiero po montażu, a wtedy jest już po czasie. Skoro zaplecze masz gotowe, można przejść do samego podłączenia.
Jak podłączyć łącznik krok po kroku
W przypadku podwójnego łącznika z trzema przewodami pracuję według stałej kolejności. Dzięki temu nie mieszam zacisków i nie zastanawiam się w połowie roboty, który przewód był od której sekcji lampy.
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia na wszystkich przewodach w puszce.
- Otwórz puszkę i odsłoń mechanizm łącznika, ale nie wyrywaj przewodów z zacisków na siłę.
- Rozpoznaj przewód fazowy zasilający. To on ma trafić do zacisku wspólnego, oznaczonego zwykle jako L, COM, P albo strzałką skierowaną do środka.
- Dwa pozostałe przewody podłącz do zacisków wyjściowych, najczęściej oznaczonych jako L1 i L2 albo strzałkami skierowanymi na zewnątrz.
- Jeśli w puszce są przewody neutralne N i ochronne PE, połącz je osobno złączkami. Zazwyczaj nie trafiają one do samego mechanizmu łącznika.
- Dokręć zaciski pewnie, ale bez przesadnego siłowania śrubą. Zbyt mocne dociśnięcie potrafi uszkodzić żyłę, szczególnie gdy przewód jest wielodrutowy.
- Ułóż przewody w puszce, zamontuj mechanizm, załóż ramkę i dopiero wtedy przywróć zasilanie.
Jeżeli po uruchomieniu okaże się, że lewy klawisz zapala prawą sekcję lampy, to nie jest tragedia elektryczna, tylko układ funkcjonalny „na odwrót”. Wystarczy ponownie odłączyć zasilanie i zamienić miejscami dwa przewody na wyjściach L1 i L2. To jeden z tych błędów, które irytują bardziej niż są groźne.
W praktyce najwięcej czasu zajmuje nie sam montaż, lecz poprawne rozpoznanie przewodów. Gdy to masz zrobione, reszta sprowadza się do konsekwentnego trzymania się oznaczeń zacisków i porządku w puszce.
Jak rozpoznać zaciski i kolory bez zgadywania

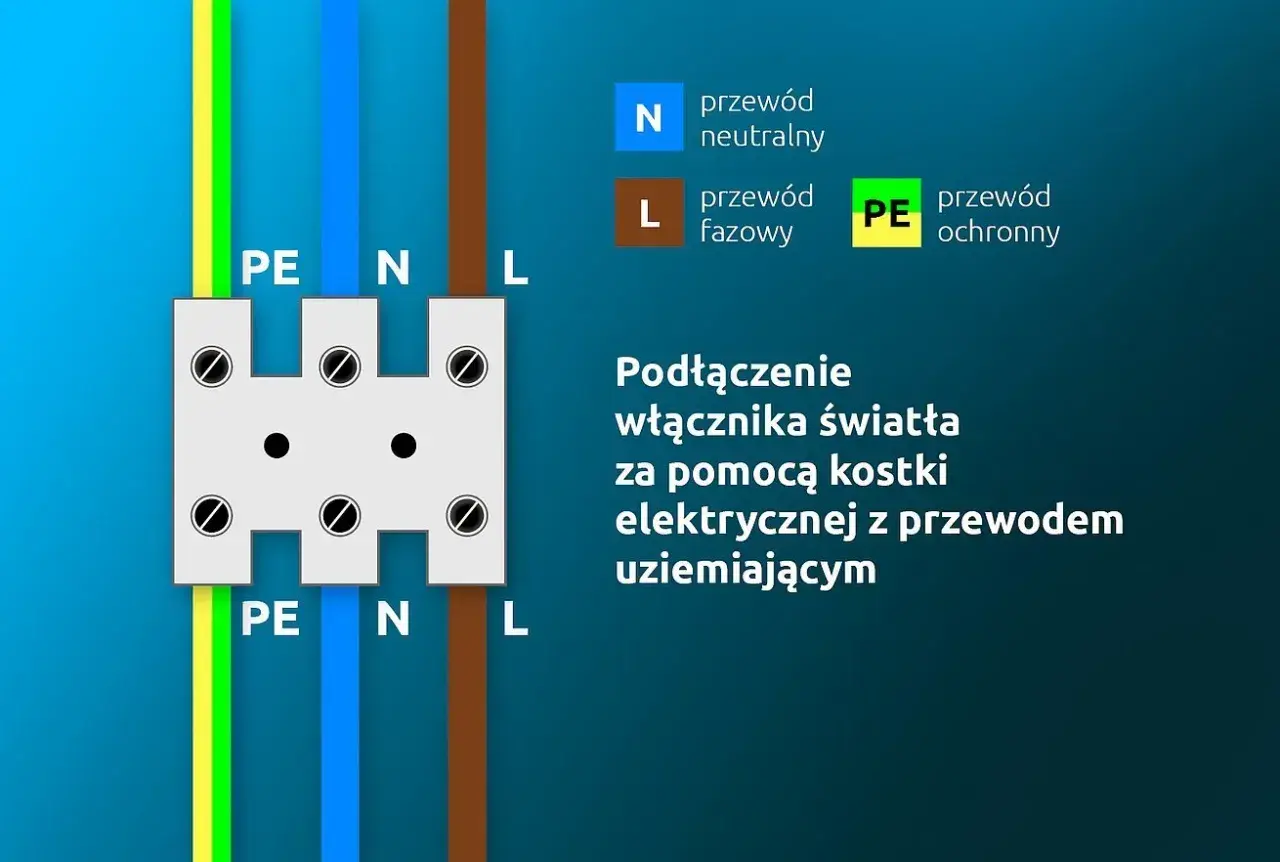

Kolory przewodów pomagają, ale nie powinny być jedyną wskazówką. W nowszych instalacjach zwykle spotkasz brązowy albo czarny jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny. W starszych mieszkaniach kolory bywają jednak niestandardowe, a czasem ktoś już wcześniej coś przepiął i sam układ przestaje odpowiadać normie.
| Oznaczenie | Znaczenie | Co z tym zrobić |
|---|---|---|
| L, COM, P, strzałka do środka | Wejście fazy zasilającej | Tu podłącz przewód, który doprowadza napięcie do łącznika |
| L1, 1, strzałka na zewnątrz | Pierwsze wyjście na obwód oświetleniowy | Do tego zacisku trafia przewód do pierwszej lampy lub sekcji |
| L2, 2, strzałka na zewnątrz | Drugie wyjście na obwód oświetleniowy | Do tego zacisku podłącz drugi przewód prowadzący do światła |
| N | Neutralny | Podłącz tylko wtedy, gdy dany model rzeczywiście tego wymaga |
| PE lub symbol uziemienia | Przewód ochronny | Włącza się go tylko wtedy, gdy mechanizm ma odpowiedni zacisk ochronny |
Najbardziej praktyczna zasada brzmi prosto: nie zakładaj funkcji przewodu po samym kolorze, jeśli instalacja wygląda podejrzanie. Gdy barwy są nietypowe, przewody są stare albo ktoś wcześniej użył taśmy i oznaczeń własnego pomysłu, lepiej sprawdzić wszystko miernikiem niż liczyć na szczęście. To właśnie tutaj najczęściej rozstrzyga się, czy montaż będzie szybki, czy zamieni się w długie poprawki.
Najczęstsze błędy, które robią problem szybciej niż sam montaż
Przy takim podłączeniu powtarzają się te same pomyłki. Da się ich uniknąć, jeśli od razu wiesz, czego nie robić.
- Podłączenie przewodu neutralnego do łącznika zamiast do złączki w puszce. W standardowym układzie łącznik steruje fazą, nie neutralnym.
- Mylenie wejścia z wyjściem. Jeśli przewód zasilający trafi do L1 albo L2, układ nie będzie działał prawidłowo.
- Zbyt krótkie odizolowanie żyły. Połączenie robi się wtedy słabe i zaczyna grzać zacisk.
- Zbyt długie odizolowanie. Odsłonięta miedź może dotknąć sąsiedniego elementu i wywołać zwarcie.
- Luźny przewód w zacisku. Na pierwszy rzut oka wszystko wygląda dobrze, ale po czasie pojawiają się zaniki światła albo iskrzenie.
- Zgadywanie bez testera. To najsłabszy punkt całej operacji i zarazem najniebezpieczniejszy.
Do tego dorzuciłbym jeszcze jeden błąd, który widuję zaskakująco często: montaż „na siłę” w puszce, w której przewodów jest za dużo albo są za sztywne. Mechanizm musi wejść równo, bez naprężania żył. Jeśli trzeba, lepiej skrócić przewody i ułożyć je od nowa niż wciskać wszystko pod śrubę i liczyć, że ramka to ukryje. To prowadzi już wprost do pytania, kiedy samodzielny montaż przestaje mieć sens.
Kiedy lepiej przerwać i wezwać elektryka
Nie każdy przypadek z trzema przewodami jest prosty. Jeśli instalacja jest stara, izolacja pęka przy dotknięciu, a kolory kompletnie nie zgadzają się z tym, co powinno być w nowym układzie, rozsądniej jest przerwać pracę. To samo dotyczy sytuacji, gdy w puszce znajdujesz więcej żył niż się spodziewałeś, a przewody wyglądają na dołożone później albo połączone prowizorycznie.
Wzywam elektryka również wtedy, gdy:
- bezpiecznik wybija od razu po włączeniu,
- połączenia iskrzą albo wydzielają zapach nagrzanej izolacji,
- w puszce są przewody aluminiowe, kruche lub mocno utlenione,
- łącznik ma sterować dwoma obwodami z różnych zabezpieczeń,
- chcesz zamontować model podświetlany, inteligentny albo wymagający dodatkowego N.
Tu nie chodzi o straszenie, tylko o realną oszczędność czasu i nerwów. Jeśli układ jest czytelny, spokojnie zrobisz to sam. Jeśli nie, fachowiec zwykle szybciej rozpozna instalację niż ty zdążysz kilka razy rozebrać tę samą puszkę. Z mojego doświadczenia właśnie takie „małe” wątpliwości później zamieniają się w najdroższe poprawki.
Co sprawdzić po montażu, żeby nie wracać do puszki
Po przywróceniu zasilania nie poprzestawaj na tym, że „świeci”. Sprawdź każdy klawisz osobno, a potem oba razem. Dobrze podłączony łącznik działa płynnie, bez trzasków, bez migotania i bez nadmiernego grzania ramki czy mechanizmu.
Ja zawsze robię jeszcze krótki przegląd końcowy:
- czy obie sekcje lampy reagują na właściwy klawisz,
- czy mechanizm siedzi równo w puszce,
- czy żaden przewód nie został przyciśnięty przez śruby montażowe,
- czy po kilku minutach pracy nic nie nagrzewa się podejrzanie,
- czy ramka i klawisze nie odstają od ściany.
Jeśli wszystko działa od razu, zostaje tylko jedna rzecz: nie odkładać narzędzi zanim naprawdę upewnisz się, że instalacja jest stabilna. Właśnie ten ostatni, spokojny test najczęściej odróżnia szybki montaż od takiego, do którego nie trzeba wracać po dwóch dniach.
