W remoncie jeden przewód potrafi zaważyć na bezpieczeństwie całej instalacji, a zły dobór okablowania wychodzi zwykle dopiero po zabudowaniu ścian. Poniżej pokazuję, jak rozróżnić najważniejsze typy, jakie przekroje sprawdzają się w mieszkaniu, jak czytać kolory żył i na co uważać przy planowaniu tras. To tekst dla osoby, która chce uniknąć kosztownych poprawek i zrobić instalację tak, by spokojnie wytrzymała kolejne lata.
Najważniejsze decyzje przy okablowaniu w remoncie
- W typowym mieszkaniu oświetlenie prowadzi się najczęściej w układzie 3x1,5 mm2, a gniazda w układzie 3x2,5 mm2.
- Żyła ochronna ma kolor żółto-zielony, neutralna niebieski, a fazowe pozostałe kolory.
- Osobne obwody dla kuchni, łazienki i większych odbiorników zmniejszają ryzyko przeciążenia.
- Sieć komputerowa, TV i zasilanie warto prowadzić oddzielnie, żeby uniknąć zakłóceń i chaosu w ścianach.
- Najwięcej problemów robią zbyt małe przekroje, przypadkowe łączenia i brak zdjęć przed tynkiem.
Co jest czym w instalacji mieszkania
Ja przy remoncie rozdzielam to, co niesie zasilanie, od tego, co prowadzi sygnał. Dzięki temu od razu widać, które trasy muszą przenieść większe obciążenie, a które mają po prostu zapewnić stabilny internet albo obraz z telewizji. To ważne, bo mieszanie tych dwóch światów zwykle kończy się chaosem w ścianie i w rozdzielnicy.
W praktyce najczęściej spotykam cztery grupy rozwiązań, które trzeba potraktować inaczej:
| Zastosowanie | Najczęstszy wybór | Po co to rozróżnienie |
|---|---|---|
| Oświetlenie | Przewody instalacyjne 3x1,5 mm2 | Wystarczają do opraw i łączników, jeśli obwód nie jest przeciążony |
| Gniazda ogólne | Przewody instalacyjne 3x2,5 mm2 | Dają lepszy zapas dla odkurzacza, czajnika, ładowarek i sprzętu domowego |
| Duże AGD | Osobny obwód, często 3x2,5 mm2 albo 5x2,5 mm2 | Piekarnik, płyta i zmywarka powinny mieć własne warunki pracy |
| Sieć i sygnał | Skrętka UTP lub FTP, koncentryk, przewody niskoprądowe | Nie lubią wspólnej trasy z zasilaniem i lepiej działają, gdy są prowadzone osobno |
Jeśli w ścianach zostawiam coś dodatkowego, wybieram pusty peszel albo rurę instalacyjną. To tani margines bezpieczeństwa, który przydaje się po latach, kiedy pojawia się nowy router, kamera, klimatyzacja albo po prostu chęć dołożenia gniazda w innym miejscu. Z takiego punktu widzenia sama definicja jest mało istotna, ważniejsza jest funkcja i odporność całego układu.
Właśnie dlatego, kiedy wiem już, co ma być zasilane, przechodzę do kolejnej decyzji: jak dobrać przekrój i liczbę żył do konkretnego obciążenia.
Jak dobrać przekrój i liczbę żył bez zgadywania
Najwięcej błędów widzę wtedy, gdy ktoś oszczędza na przekroju albo łączy zbyt wiele punktów w jednym obwodzie. W praktyce patrzę na trzy rzeczy: moc odbiorników, długość trasy i sposób ułożenia w ścianie lub rurze. Ta sama żyła zachowuje się inaczej pod tynkiem, inaczej w peszlu, a jeszcze inaczej w ocieplonej przegrodzie.
W mieszkaniu najczęściej kieruję się takim układem:
| Obwód | Typowa konfiguracja | Moja uwaga z praktyki |
|---|---|---|
| Oświetlenie | 3x1,5 mm2 | Standard przy oprawach i łącznikach, jeśli obwód jest dobrze podzielony |
| Gniazda w pokojach | 3x2,5 mm2 | Lepszy zapas przy sprzęcie codziennym i mniejsza podatność na przeciążenie |
| Kuchnia i duże AGD | 3x2,5 mm2 lub 5x2,5 mm2, zależnie od urządzenia | Płyta, piekarnik i zmywarka często wymagają osobnych linii |
| Łazienka i strefy wilgotne | Dobór zależny od osprzętu i obciążenia | Tu liczy się nie tylko przekrój, ale też szczelność osprzętu i układ stref ochronnych |
| Sieć, TV, sterowanie | UTP, FTP, koncentryk, przewody niskoprądowe | Nie prowadziłbym ich razem z zasilaniem w jednym torze |
- 1,5 mm2 sprawdza się najczęściej przy oświetleniu i prostych obwodach sterowania.
- 2,5 mm2 daje sensowny zapas dla gniazd w pokojach i wielu odbiorników kuchennych.
- Im dłuższa trasa i większe obciążenie, tym mniej sensu ma oszczędzanie na przekroju.
- W starych mieszkaniach z aluminium często bardziej opłaca się wymienić cały obwód niż łatać go fragmentami.
- Przy płycie indukcyjnej czy piekarniku zawsze sprawdzam tabliczkę znamionową, a nie zgaduję na oko.
To właśnie tutaj wychodzą różnice między remontem „na szybko” a remontem z myśleniem o przyszłości. Jeśli instalacja ma obsłużyć domowe biuro, mocne AGD i nowoczesne oświetlenie, zapas nie jest luksusem, tylko rozsądnym minimum. Kiedy to jest ustalone, można przejść do kolorów, oznaczeń i zabezpieczeń, bo bez nich nawet dobry projekt robi się nieczytelny.

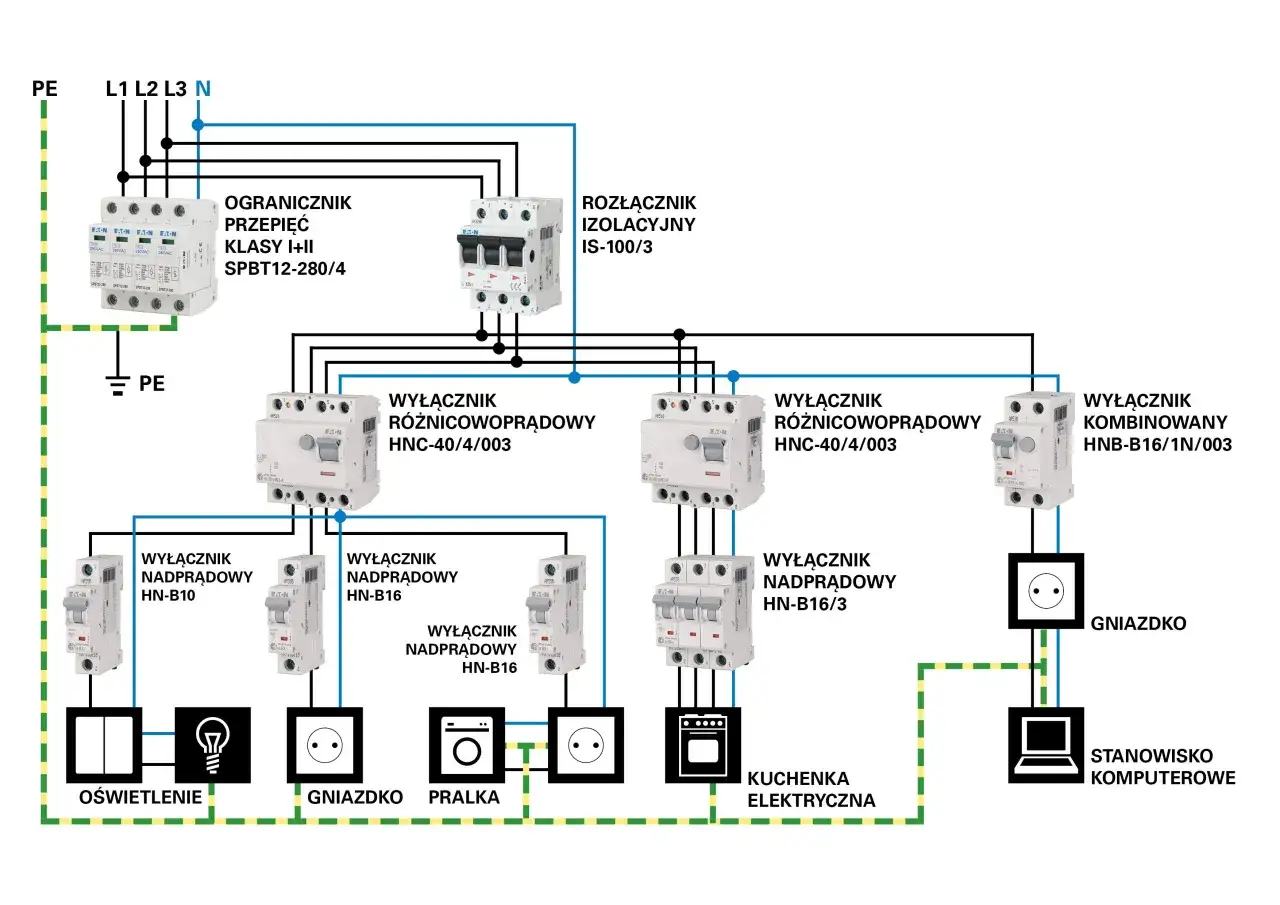

Jak czytać kolory żył i zabezpieczenia
Kolory traktuję jak etykiety ostrzegawcze. Żółto-zielona służy do ochrony, niebieska do toru neutralnego, a pozostałe kolory do żył fazowych; gdy ktoś zamienia te role, serwis staje się loterią. W starszych mieszkaniach kolorystyka bywa myląca, dlatego przed jakąkolwiek ingerencją sprawdzam instalację miernikiem, a nie samym wzrokiem.
- żółto-zielony - żyła ochronna PE.
- niebieski - żyła neutralna N.
- brązowy, czarny, szary - żyły fazowe.
Nie przypisuję tych barw do innych funkcji, bo później każdy kolejny fachowiec musi odtwarzać cudzą logikę. To nie jest drobiazg estetyczny, tylko kwestia bezpieczeństwa i łatwości diagnozy. W nowoczesnej lub modernizowanej instalacji zwykle zakładam też ochronę różnicowoprądową na poziomie 30 mA dla odpowiednich obwodów, szczególnie tam, gdzie jest wilgoć albo spore ryzyko dotyku pośredniego.
Po montażu nie zamykam tematu bez testu. Sprawdzam działanie zabezpieczeń, ciągłość żyły ochronnej i opisuję rozdzielnicę tak, żeby po latach dało się zrozumieć, co gdzie biegnie. Z uporządkowanych kolorów i zabezpieczeń wynika już tylko jeden krok: sensowne poprowadzenie tras, zanim ściany znikną pod tynkiem.
Jak planować trasy, żeby nie kuć dwa razy
Przy trasowaniu myślę o serwisie za pięć lat, nie tylko o tym, żeby ściana wyglądała równo po tynku. Ja przy takim remoncie robię zdjęcia każdej ściany jeszcze przed zamknięciem bruzd, bo pamięć inwestora i wykonawcy jest zaskakująco krótka, a fotografia ratuje potem mnóstwo czasu.
- Policz odbiorniki - kuchnia, łazienka, klimatyzacja, router, TV, rolety i ładowarki powinny mieć swoje miejsce w projekcie, a nie dopiero na etapie mebli.
- Podziel mieszkanie na osobne obwody - światło osobno, gniazda ogólne osobno, kuchnia i łazienka najlepiej z własnymi liniami.
- Zostaw rezerwę - w rozdzielnicy celuję w około 25% wolnych modułów, a w ścianach w dodatkowy peszel na przyszłość.
- Prowadź trasy logicznie - pion i poziom, bez skosów, z dokumentacją zdjęciową przed tynkiem.
- Uwzględnij wodę i wilgoć - w wielu projektach gniazda odsuwa się co najmniej o 50 cm od rur wodnych, a puszki o około 10 cm; w łazience i kuchni liczą się też strefy ochronne oraz osprzęt szczelny.
W praktyce najwięcej spokoju daje prosty zwyczaj: każdą zmianę zapisuję od razu, a nie „na później”. Jeśli coś może zostać ukryte za zabudową, oznaczam to tak, jakby za dwa lata miał wrócić do tego ktoś obcy. Z takiego podejścia wynika mniej niespodzianek i mniej nerwów po wykończeniu wnętrz.
Najczęstsze błędy, które wychodzą po malowaniu
Najtańszy błąd na etapie bruzdowania zwykle kosztuje najwięcej, gdy ściany są już gotowe. To dlatego w remontach najbardziej boję się nie kosztu materiału, tylko złych decyzji projektowych. Poniżej są potknięcia, które widuję najczęściej.
- Za mało obwodów - czajnik, piekarnik i pralka nie powinny startować z jednego zabezpieczenia.
- Za mały przekrój - żyły grzeją się, a spadek napięcia potrafi pogorszyć pracę sprzętu.
- Ukryte łączenia bez opisu - po roku nikt nie pamięta, gdzie co biegnie, więc każda naprawa trwa dłużej.
- Mieszanie zasilania i danych - router, alarm albo domofon łapią zakłócenia i tracą stabilność.
- Brak opisu rozdzielnicy - wtedy nawet prosty serwis zamienia się w błądzenie po omacku.
- Brak zapasu pod przyszłe urządzenia - po roku trzeba kuć ścianę tylko dlatego, że nikt nie przewidział dodatkowego punktu.
Najbardziej kosztowne jest to, że większość tych błędów nie boli od razu. Wychodzą dopiero wtedy, gdy w domu pojawia się mocniejszy sprzęt, nowe biuro albo zwykła potrzeba zmiany ustawienia mebli. Dlatego ostatni etap przed zamknięciem ścian traktuję jak kontrolę jakości, a nie formalność.
Co sprawdzam, zanim zamknę ściany
Zanim zniknie ostatnia warstwa tynku, przechodzę przez krótki, ale bardzo konkretny zestaw kontroli. To moment, w którym najłatwiej poprawić błąd bez kucia, malowania i nerwów.
- Czy każdy obwód ma nazwę i numer w rozdzielnicy?
- Czy zdjęcia tras są zapisane razem z rzutem mieszkania?
- Czy elektryk sprawdził ciągłość ochrony i zadziałanie RCD?
- Czy w peszlach i puszkach została sensowna rezerwa na przyszłość?
- Czy przewidziałeś miejsce na router, TV, ładowarki i ewentualne rolety?
Jeżeli mam wskazać jedną zasadę, to jest prosta: najpierw plan, potem tynk. Dobrze dobrane okablowanie, czytelne oznaczenia i kilka zdjęć wykonanych na etapie bruzdowania oszczędzają później nerwy, czas i pieniądze.
