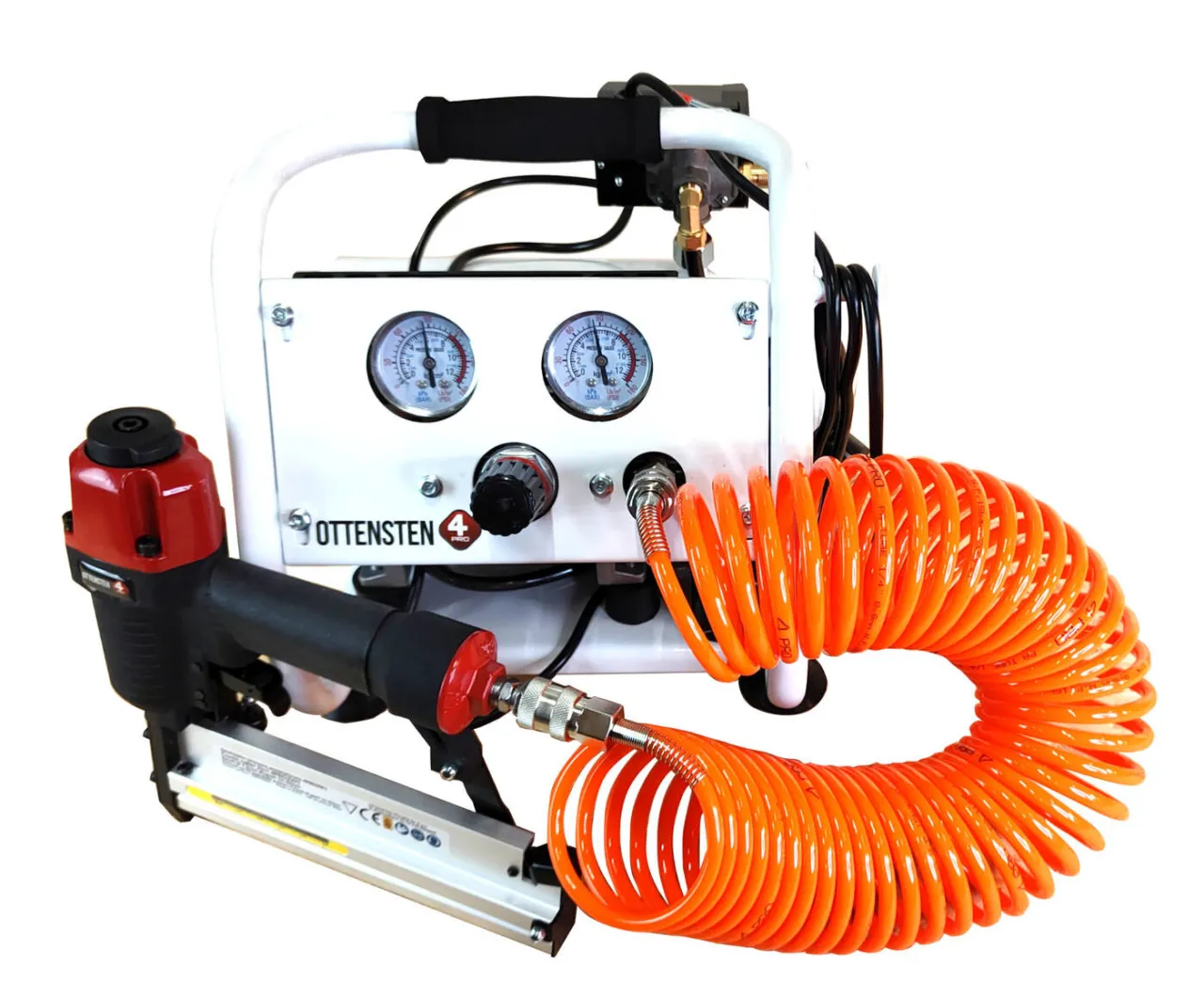

Samodzielny kompresor do malowania: Przewodnik DIY i bezpieczeństwo

Zastanawiasz się, czy samodzielna budowa kompresora do malowania to dobry pomysł? W tym przewodniku krok po kroku pokażę Ci, jak zbudować własne urządzenie, od doboru części po pierwsze uruchomienie. Skupimy się na praktycznych aspektach, niezbędnych komponentach i, co najważniejsze, na bezpieczeństwie, które jest absolutnym priorytetem przy pracy z ciśnieniem.

Czy własnoręczna budowa kompresora do malowania wciąż się opłaca?

Analizując opłacalność budowy kompresora DIY, musimy spojrzeć na koszty. Prosty model, zbudowany z używanych części, takich jak agregat z lodówki i odpowiednio przygotowana butla, można złożyć za kwotę rzędu 200-400 złotych. Jednakże, jeśli zdecydujemy się na zakup nowych, kluczowych komponentów, takich jak presostat, zawory, manometry czy filtry, koszt ten może znacząco wzrosnąć. W takim przypadku cena końcowa może zbliżyć się do kosztu najtańszych, gotowych kompresorów dostępnych w marketach. Warto więc dokładnie przemyśleć, czy głównym celem jest oszczędność, czy może satysfakcja z własnoręcznego wykonania projektu.

Kiedy projekt DIY ma sens?

• Zalety: Główną zaletą budowy własnego kompresora jest niewątpliwie satysfakcja z majsterkowania i możliwość stworzenia urządzenia idealnie dopasowanego do własnych potrzeb. Szczególnie w przypadku wykorzystania agregatu z lodówki, możemy uzyskać bardzo cichy sprzęt, co jest nieocenione w domowym warsztacie.
• Wady: Niestety, projekt DIY ma też swoje wady. Jak wspomniałem, koszt zakupu nowych części może sprawić, że projekt stanie się mniej opłacalny finansowo. Ponadto, jest to zadanie wymagające pewnej wiedzy technicznej i umiejętności manualnych. Nie można zapominać o potencjalnych ryzykach bezpieczeństwa, zwłaszcza związanych z pracą pod ciśnieniem i elektryką. W Polsce, używanie zbiorników ciśnieniowych wiąże się również z koniecznością ich legalizacji przez Urząd Dozoru Technicznego (UDT).

Ograniczenia i możliwości: Do jakich prac malarskich wystarczy kompresor domowej roboty?

Należy pamiętać, że kompresory budowane na bazie agregatów lodówkowych charakteryzują się zazwyczaj niską wydajnością, mierzoną w litrach sprężonego powietrza na minutę. Oznacza to, że takie urządzenia świetnie sprawdzą się przy pracach wymagających niewielkiej ilości powietrza, takich jak obsługa aerografu, malowanie drobnych elementów, czy pompowanie kół samochodowych lub rowerowych. Jeśli jednak planujesz malowanie większych powierzchni, na przykład całego samochodu, taki kompresor może okazać się niewystarczający. W takich przypadkach konieczne byłoby zastosowanie znacznie większego zbiornika ciśnieniowego lub zainstalowanie wydajniejszej sprężarki, co znacząco komplikuje projekt i podnosi koszty.

Fundamenty Twojego projektu: Jak skompletować niezbędne części?

Serce układu: Jaki agregat wybrać do kompresora?

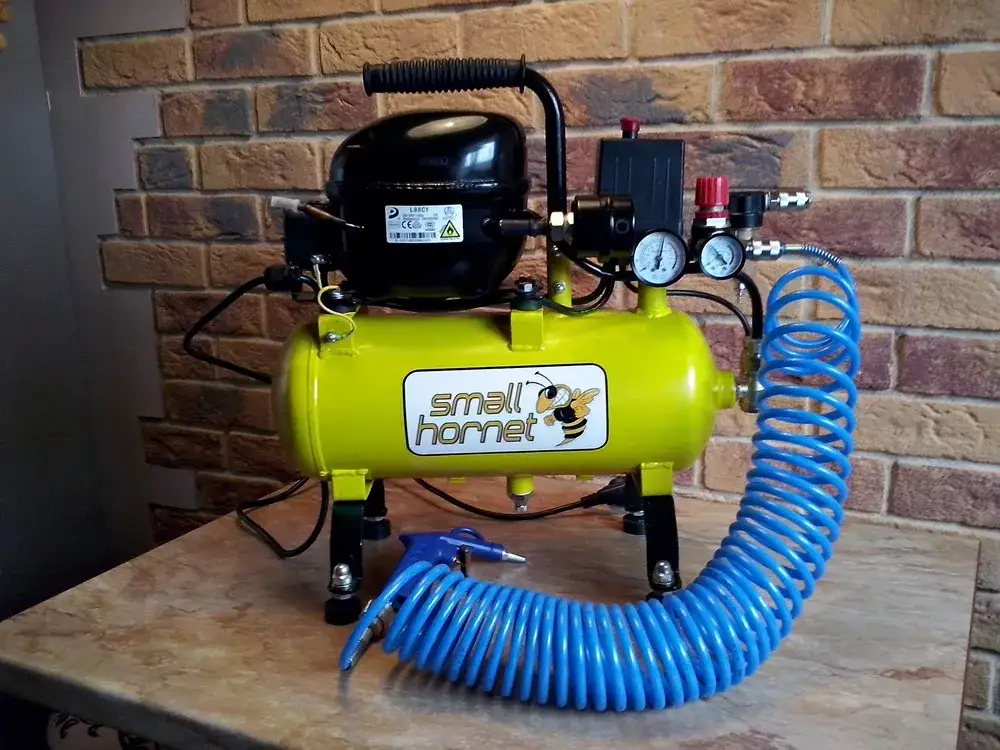

W świecie majsterkowiczów, agregat z lodówki to prawdziwy klasyk, jeśli chodzi o budowę domowego kompresora. Jest to rozwiązanie niezwykle popularne ze względu na jego dostępność (często można go pozyskać za darmo lub za niewielką opłatą ze starej lodówki), a przede wszystkim na jego cichą pracę. Agregat lodówkowy jest w stanie wygenerować ciśnienie wystarczające do podstawowych zastosowań malarskich, takich jak aerograf, jednak jego wydajność jest ograniczona. Jeśli jednak myślisz o nieco większych projektach, warto rozważyć inne typy sprężarek tłokowych, pamiętając o doborze odpowiedniego silnika elektrycznego. Najczęściej stosuje się silniki jednofazowe o mocy od 1,5 do 3 kW, pracujące na standardowym napięciu 230V, z prędkością obrotową około 1400 obrotów na minutę, dopasowaną do wymagań sprężarki.

Magazyn powietrza: Bezpieczny wybór zbiornika ciśnieniowego (butla LPG, gaśnica, hydrofor)

Kluczowym elementem każdego kompresora jest zbiornik ciśnieniowy, który magazynuje sprężone powietrze. W amatorskich konstrukcjach najczęściej spotykamy puste butle po gazie LPG. Niezwykle ważne jest, aby taka butla była bardzo dokładnie oczyszczona i odpowietrzona z wszelkich pozostałości gazu. Ryzyko wybuchu jest realne, dlatego ten etap należy traktować z najwyższą powagą. Alternatywnie można wykorzystać zbiorniki po gaśnicach proszkowych lub hydroforach. Należy jednak pamiętać o bardzo istotnej kwestii prawnej w Polsce: wszystkie zbiorniki ciśnieniowe, w tym te używane w kompresorach DIY, podlegają obowiązkowej legalizacji przez Urząd Dozoru Technicznego (UDT). Używanie zbiornika bez ważnej legalizacji jest nie tylko niebezpieczne, ale również niezgodne z prawem.

Mózg operacyjny: Dlaczego presostat i zawór bezpieczeństwa to elementy kluczowe?

Presostat, czyli wyłącznik ciśnieniowy, jest sercem automatyki naszego kompresora. Jego zadaniem jest monitorowanie ciśnienia w zbiorniku i automatyczne włączanie lub wyłączanie sprężarki w momencie osiągnięcia ustalonych wartości. Dzięki niemu nie musimy pilnować pracy urządzenia manualnie. Równie, a może nawet bardziej kluczowym elementem, jest zawór bezpieczeństwa. Jego funkcja jest prosta, ale fundamentalna: w sytuacji awaryjnej, gdy ciśnienie w zbiorniku przekroczy bezpieczny poziom, zawór ten automatycznie otworzy się, wypuszczając nadmiar powietrza i zapobiegając tym samym potencjalnie katastrofalnej w skutkach eksplozji zbiornika. Musi być on ustawiony na ciśnienie niższe niż maksymalne dopuszczalne dla danego zbiornika.

Pełna kontrola i czystość: Rola manometrów, reduktora i odwadniacza

Aby mieć pełną kontrolę nad pracą kompresora i jakością sprężonego powietrza, niezbędne są dodatkowe komponenty. Manometry pozwalają na bieżąco monitorować ciśnienie jeden w zbiorniku, drugi na wyjściu po reduktorze. Reduktor z kolei umożliwia precyzyjną regulację ciśnienia roboczego, dostosowując je do wymagań narzędzi pneumatycznych, takich jak pistolet lakierniczy. Często wbudowany w reduktor odwadniacz usuwa z powietrza wilgoć, która może negatywnie wpłynąć na proces malowania. Czasem spotyka się również naolejacz, który podaje niewielką ilość oleju do strumienia powietrza, co jest korzystne dla niektórych narzędzi pneumatycznych.

Niezbędne drobiazgi: Zawory zwrotne, przewody i złączki, których nie możesz pominąć

Oprócz głównych komponentów, nie można zapomnieć o mniejszych, ale równie ważnych elementach. Zawór zwrotny, umieszczony zazwyczaj między sprężarką a zbiornikiem, zapobiega cofaniu się powietrza ze zbiornika do sprężarki, co jest kluczowe dla jej prawidłowej pracy i żywotności. Oczywiście, potrzebne będą również odpowiednie przewody pneumatyczne i złączki, które muszą być dobrane pod kątem ciśnienia pracy i średnicy. Solidne i szczelne połączenia to podstawa bezpiecznego i efektywnego działania całego układu.

Kompresor krok po kroku: Przewodnik po montażu mechaniki i pneumatyki

Krok pierwszy: Jak bezpiecznie przygotować i oczyścić butlę po gazie LPG?

1. Przed przystąpieniem do jakichkolwiek prac, upewnij się, że butla jest całkowicie opróżniona z resztek gazu. Najlepiej zrobić to na otwartej przestrzeni, z dala od źródeł ognia.
2. Następnie, butlę należy wielokrotnie płukać czystą wodą. Napełnij ją wodą, zakręć i energicznie potrząsaj. Wylej wodę i powtórz czynność kilkukrotnie, aż wylewana woda będzie czysta i bez zapachu gazu.
3. Po płukaniu, pozostaw butlę otwartą do całkowitego wyschnięcia i przewietrzenia. Proces ten może potrwać kilka dni.
4. Absolutnie kluczowe jest usunięcie wszelkich śladów łatwopalnych oparów gazu. Nawet niewielka ich ilość w połączeniu ze iskrą (np. z silnika elektrycznego) może doprowadzić do tragedii.

Krok drugi: Stabilne mocowanie agregatu i silnika do ramy lub zbiornika

Agregat sprężający (czy to lodówkowy, czy inny typ) oraz silnik elektryczny muszą być zamocowane w sposób bardzo stabilny i solidny. Najlepiej jest wykonać prostą ramę z kątowników stalowych lub wykorzystać istniejącą konstrukcję zbiornika. Mocowanie powinno być wykonane za pomocą śrub i nakrętek, z zastosowaniem podkładek antywibracyjnych, jeśli to możliwe. Solidne zamocowanie nie tylko zapewni bezpieczeństwo podczas pracy urządzenia, ale również znacząco zredukuje poziom wibracji i hałasu.

Krok trzeci: Schemat połączeń pneumatycznych: Od sprężarki do pistoletu

1. Pierwsze połączenie prowadzi od wyjścia sprężarki przez zawór zwrotny do zbiornika ciśnieniowego.
2. Następnie, z górnej części zbiornika (lub z króćca wyjściowego) należy podłączyć układ składający się z: presostatu (który będzie sterował pracą sprężarki), zaworu bezpieczeństwa (jako zabezpieczenie), manometru (do kontroli ciśnienia w zbiorniku).
3. Kolejnym elementem jest wyjście ze zbiornika, które prowadzi do reduktora z odwadniaczem.
4. Z reduktora, poprzez manometr kontrolujący ciśnienie robocze, powietrze jest kierowane do wyjścia, gdzie podłączamy wąż do pistoletu lakierniczego lub innego narzędzia pneumatycznego.

Krok czwarty: Jak zapewnić szczelność wszystkich połączeń?

Szczelność układu pneumatycznego jest absolutnie fundamentalna. Nieszczelności oznaczają nie tylko stratę sprężonego powietrza i spadek wydajności kompresora, ale przede wszystkim mogą stanowić poważne zagrożenie dla bezpieczeństwa. Do uszczelniania gwintowanych połączeń pneumatycznych najczęściej stosuje się taśmę teflonową (PTFE) lub specjalne pasty uszczelniające. Należy dokładnie owinąć gwinty taśmą, zgodnie z kierunkiem dokręcania śruby, a następnie mocno dokręcić połączenie. Każde połączenie powinno być sprawdzone pod kątem szczelności po napełnieniu zbiornika powietrzem.

Elektryka dla początkujących: Bezpieczne podłączanie zasilania

Schemat podłączenia presostatu: Jak zautomatyzować pracę kompresora?

Presostat jest urządzeniem, które automatyzuje pracę kompresora. Zazwyczaj posiada cztery zaciski: dwa do podłączenia zasilania (faza i neutralny) oraz dwa do sterowania silnikiem (podłączane do kondensatora i uzwojenia silnika). Schemat podłączenia jest zazwyczaj dołączony do presostatu, ale zasada jest prosta: gdy ciśnienie w zbiorniku spadnie poniżej ustawionego progu, presostat zewrze obwód, uruchamiając silnik. Gdy ciśnienie osiągnie górny próg, obwód zostanie rozwarty, a silnik się wyłączy. Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i poprawnego działania.

Dobór przewodów i zabezpieczeń: Uniknij ryzyka porażenia i przeciążenia

Dobór odpowiedniego przekroju przewodów elektrycznych jest niezwykle ważny. Przewody muszą być dostosowane do mocy silnika, aby uniknąć ich przegrzewania się i potencjalnego zapalenia. Zbyt cienkie przewody mogą prowadzić do spadków napięcia, co z kolei może utrudniać rozruch silnika. Równie istotne jest zastosowanie odpowiednich zabezpieczeń. W instalacji elektrycznej kompresora powinny znaleźć się bezpieczniki lub wyłączniki nadprądowe o odpowiedniej wartości, które ochronią instalację i silnik przed przeciążeniem oraz zapewnią bezpieczeństwo użytkownikowi w przypadku zwarcia.

Najczęstsze błędy przy podłączaniu elektryki i jak ich uniknąć

• Brak uziemienia: Metalowa obudowa silnika i kompresora musi być solidnie uziemiona. Zapobiega to porażeniu prądem w przypadku uszkodzenia izolacji.
• Niewłaściwe izolacje: Wszystkie połączenia elektryczne muszą być starannie zaizolowane, najlepiej za pomocą koszulek termokurczliwych lub taśmy izolacyjnej wysokiej jakości.
• Zbyt cienkie przewody: Jak wspomniano, używanie przewodów o zbyt małym przekroju jest niebezpieczne i może prowadzić do uszkodzenia silnika.
• Brak zabezpieczenia termicznego silnika: Niektóre silniki posiadają wbudowane zabezpieczenie termiczne, które warto sprawdzić i w razie potrzeby uzupełnić o zewnętrzne zabezpieczenie.
• Pomylenie przewodów: Szczególną ostrożność należy zachować przy podłączaniu silnika, aby nie pomylić przewodów uzwojeń, co może prowadzić do jego uszkodzenia.

Pierwsze uruchomienie i regulacja: Moment prawdy dla Twojej konstrukcji

Absolutna podstawa: Test szczelności całego układu za pomocą wody z mydłem

Zanim włączysz kompresor do sieci, musisz upewnić się, że cały układ pneumatyczny jest szczelny. Najprostszym i najskuteczniejszym sposobem jest użycie wody z mydłem. Przygotuj roztwór wody z płynem do naczyń lub mydłem w płynie. Po napełnieniu zbiornika powietrzem do ciśnienia roboczego, dokładnie posmaruj wszystkie połączenia pneumatyczne, zawory i króćce przygotowanym roztworem. Obserwuj, czy w którymś miejscu nie pojawiają się bąbelki powietrza. Pojawienie się bąbelków oznacza nieszczelność, którą należy natychmiast usunąć.

Jak prawidłowo ustawić ciśnienie robocze na presostacie?

Ustawienie ciśnienia na presostacie zależy od zastosowania kompresora. Do większości prac malarskich pistoletem lakierniczym wystarczające jest ciśnienie w zakresie 2-4 barów. Należy ustawić presostat tak, aby włączał sprężarkę przy niższym ciśnieniu (np. 3 bary) i wyłączał ją przy wyższym (np. 5-6 barów). Ważne jest, aby ciśnienie wyłączania było znacznie niższe niż maksymalne dopuszczalne ciśnienie dla zbiornika, które jest zazwyczaj podane na jego tabliczce znamionowej. Ustawienie to powinno być również dostosowane do wymagań używanego narzędzia pneumatycznego.

Sprawdzanie zaworu bezpieczeństwa: Prosty test, który może uratować życie

Zawór bezpieczeństwa to Twój ostatni bastion ochrony przed niebezpiecznym wzrostem ciśnienia. Aby sprawdzić jego działanie, po napompowaniu zbiornika do ciśnienia bliskiego ciśnieniu wyłączenia presostatu, delikatnie pociągnij za jego zawleczkę. Powinieneś usłyszeć syczący dźwięk uchodzącego powietrza. Jeśli zawór działa prawidłowo, powietrze zacznie uchodzić. Po zwolnieniu zawleczki, zawór powinien zamknąć się. Regularne sprawdzanie działania zaworu bezpieczeństwa jest absolutnie kluczowe dla bezpieczeństwa i powinno być wykonywane co najmniej raz na kilka miesięcy.

Kwestie prawne i najważniejsze zasady bezpieczeństwa w Polsce

Czy zbiornik z kompresora "samoróbki" musi mieć legalizację UDT?

Tak, zdecydowanie. W Polsce, zgodnie z przepisami, wszystkie urządzenia ciśnieniowe, w tym zbiorniki używane w kompresorach, podlegają pod nadzór Urzędu Dozoru Technicznego (UDT). Oznacza to, że zbiornik musi przejść odpowiednią procedurę legalizacyjną, aby móc być legalnie i bezpiecznie użytkowany. Używanie zbiornika bez ważnej legalizacji jest nie tylko niebezpieczne ze względu na ryzyko jego awarii, ale również jest wykroczeniem prawnym. W praktyce, dla amatorskich konstrukcji, często wykorzystuje się zbiorniki fabrycznie przeznaczone do pracy pod ciśnieniem i posiadające odpowiednie certyfikaty, ale nawet wtedy warto upewnić się co do wymogów formalnych.

Złote zasady BHP: O czym musisz pamiętać podczas każdej pracy z kompresorem?

• Ochrona oczu: Zawsze noś okulary ochronne podczas pracy z kompresorem, zwłaszcza podczas malowania lub czyszczenia sprężonym powietrzem.
• Ochrona słuchu: Kompresory, zwłaszcza te starsze lub o większej mocy, mogą generować znaczny hałas. Używaj ochronników słuchu.
• Wentylacja: Pracując w zamkniętych pomieszczeniach, zapewnij odpowiednią wentylację, szczególnie podczas malowania farbami i rozpuszczalnikami.
• Regularne kontrole: Przed każdym uruchomieniem sprawdź stan połączeń pneumatycznych i elektrycznych.
• Nie przekraczaj ciśnienia: Nigdy nie przekraczaj maksymalnego dopuszczalnego ciśnienia pracy dla zbiornika i narzędzi.
• Uziemienie: Upewnij się, że kompresor jest prawidłowo uziemiony.
• Unikaj wilgoci: Dbaj o regularne spuszczanie kondensatu ze zbiornika.

Jak prawidłowo konserwować własny kompresor, by służył latami?

• Spuszczanie kondensatu: Regularnie (najlepiej po każdym użyciu) spuszczaj skropliny ze zbiornika ciśnieniowego. Nagromadzona woda może prowadzić do korozji wewnętrznej zbiornika.
• Kontrola szczelności: Okresowo sprawdzaj szczelność wszystkich połączeń pneumatycznych.
• Przegląd elektryki: Kontroluj stan przewodów elektrycznych i połączeń. Upewnij się, że izolacja jest nienaruszona.
• Czyszczenie filtrów: Jeśli Twój kompresor posiada filtry powietrza, regularnie je czyść lub wymieniaj, aby zapewnić czystość sprężonego powietrza.
• Kontrola oleju (jeśli dotyczy): W przypadku kompresorów olejowych, regularnie sprawdzaj poziom oleju i wymieniaj go zgodnie z zaleceniami producenta sprężarki.
• Sprawdzanie zaworu bezpieczeństwa: Jak już wspomniano, regularnie testuj działanie zaworu bezpieczeństwa.
